Quelles règles géométriques régissent le dimensionnement d'une gorge lumineuse en faux-plafond ?
L'équation optique du ratio hauteur / ouverture et l'orientation à 45°
Pour obtenir un gradient lumineux continu sans rupture d'ombre, la gorge lumineuse en staff ou plaque de plâtre doit respecter une retombée verticale de 12 à 15 cm et une ouverture libre de 10 à 12 cm. Le profilé aluminium doit être incliné à 45° vers le plafond, et la cavité intérieure traitée avec une peinture blanche mate à réflectance supérieure à 85%.
L'éclairage indirect en corniche de faux-plafond constitue l'une des signatures architecturales les plus élégantes pour agrandir visuellement les volumes et supprimer tout éblouissement direct (UGR < 10 selon la norme CIE 117-1995). Pourtant, une erreur de quelques centimètres lors de la pose du plâtre peut ruiner l'effet escompté en emprisonnant la lumière ou en créant une bande sombre disgracieuse le long des moulures.
Lorsque l'ouverture libre est trop étroite (< 6 cm), plus de 55% du flux émis par le ruban LED reste piégé à l'intérieur de la corniche par absorption interne. À l'inverse, une gorge trop peu profonde expose directement la source à l'œil des occupants, détruisant le confort visuel. L'orientation du profilé joue un rôle déterminant : un ruban posé à plat vers le haut concentre son flux sur les premiers 30 cm de plafond, tandis qu'une inclinaison à 45° projette la lumière jusqu'au centre de la pièce avec un dégradé harmonieux.
| Typologie d'Intégration | Retombée Verticale | Ouverture Libre | Orientation Source | Puissance Recommandée | Rendu Visuel |
|---|---|---|---|---|---|
| Gorge Périphérique Salon & Séjour | 12 à 15 cm | 10 à 12 cm | 45° vers le plafond | 14.4 à 19.2 W/m (24V) | Gradient doux vers le centre |
| Décroché Central & Îlot Suspendu | 15 à 20 cm | 12 à 15 cm | À plat vers le haut | 19.2 W/m (High Output) | Effet de lévitation architecturale |
| Gorge Éclairage Rasant Mur (Wall Grazing) | 8 à 10 cm | 5 à 7 cm | 90° vertical rasant | 9.6 à 14.4 W/m | Révélation des textures et matières |
| Retombée Rideau / Boîte à Rideaux | 12 à 15 cm | 8 à 10 cm | Vertical vers les voilages | 9.6 W/m (2700K) | Drapé lumineux fluide sans ombre |
| Niche Murale & Étagère Décorative | 5 à 8 cm | 4 à 6 cm | Dissimulé en sous-face | 4.8 à 9.6 W/m | Mise en valeur d'objets d'art |
Rubans LED SMD traditionnels vs Rubans COB continus : comment éliminer le pointillé ?
La révolution de la micro-encapsulation au phosphore continu
Les rubans LED COB (Chip-on-Board) regroupent entre 480 et 576 puces par mètre sous une couche continue de phosphore en silicone, éliminant totalement l'effet de pointillé dès le premier millimètre d'allumage avec un angle d'émission étendu à 180°, contre 120° pour les rubans SMD classiques à 60 ou 120 LED/m.
Dans les projets résidentiels et tertiaires haut de gamme au Maroc, l'un des défauts les plus fréquents réside dans la visibilité des puces LED unitaires sur les parois brillantes ou dans le champ de vision périphérique. Avec les anciens rubans SMD (Surface Mounted Device) type 2835 ou 5050, masquer ces points chauds nécessitait un diffuseur opaque très épais qui absorbait jusqu'à 35% du flux lumineux utile.
La technologie COB résout définitivement cette problématique. En intégrant une matrice dense de micro-diodes directement collées sur le circuit imprimé flexible, le ruban émet une ligne de lumière parfaitement homogène et fluide. Même sous un angle de vue direct ou face à un marbre poli, aucun point n'est perceptible.
12V, 24V ou 48V DC : quelle tension choisir pour éviter les chutes de tension ohmiques ?
Loi d'Ohm, échauffement des pistes et longueurs maximales sans réinjection
Les rubans LED 12V sont formellement proscrits en installation architecturale en raison d'une chute de tension critique dès 4 mètres. Le standard professionnel Welight impose le 24V DC pour des tronçons jusqu'à 10 mètres continus, et le 48V DC pour les grands linéaires de 15 à 30 mètres alimentés par un seul point sans dérive d'intensité.
La chute de tension ohmique (ΔU = 2 × R × I × L) est l'ennemi invisible des faux-plafonds lumineux. À tension plus basse (12V), le courant I circulant dans les pistes de cuivre du ruban est doublé par rapport au 24V pour une même puissance, provoquant un échauffement résistif et une baisse visible de la luminosité en bout de ligne.
Cette dégradation ne se traduit pas seulement par une perte de lux : elle engendre une dérive chromatique (Shift CCT). La fin du ruban devient plus chaude ou rosée que le début en raison de la sous-alimentation des puces. Pour des salons de 80 m² ou des couloirs de 20 mètres, nous réalisons systématiquement une alimentation en boucle fermée (Ring Feed) ou l'emploi de rubans 48V DC à régulation de courant intégrée.
| Tension d'Alimentation | Longueur Max Monolatérale | Courant sous 100W | Section Câble Recommandée | Dérive Chromatique | Usage Recommandé |
|---|---|---|---|---|---|
| 12V DC (Grand Public) | Max 4 à 5 mètres | 8.33 A (Élevé) | 2.5 mm² minimum | Forte (> 4 SDCM en bout) | Déconseillé en tertiaire/luxe |
| 24V DC (Standard Welight) | Jusqu'à 10 mètres | 4.16 A (Modéré) | 1.5 mm² | Nulle (< 1.5 SDCM) | Salons, chambres, villas, hôtels |
| 48V DC (Grands Linéaires) | Jusqu'à 25 - 30 mètres | 2.08 A (Très faible) | 1.0 mm² à 1.5 mm² | Absolument imperceptible | Patios, atriums, couloirs tertiaires |
| 230V AC Direct (sans driver) | Jusqu'à 50 mètres | 0.43 A | 1.5 mm² | Variable selon redressement | Extérieur uniquement (Scintillement 100Hz) |

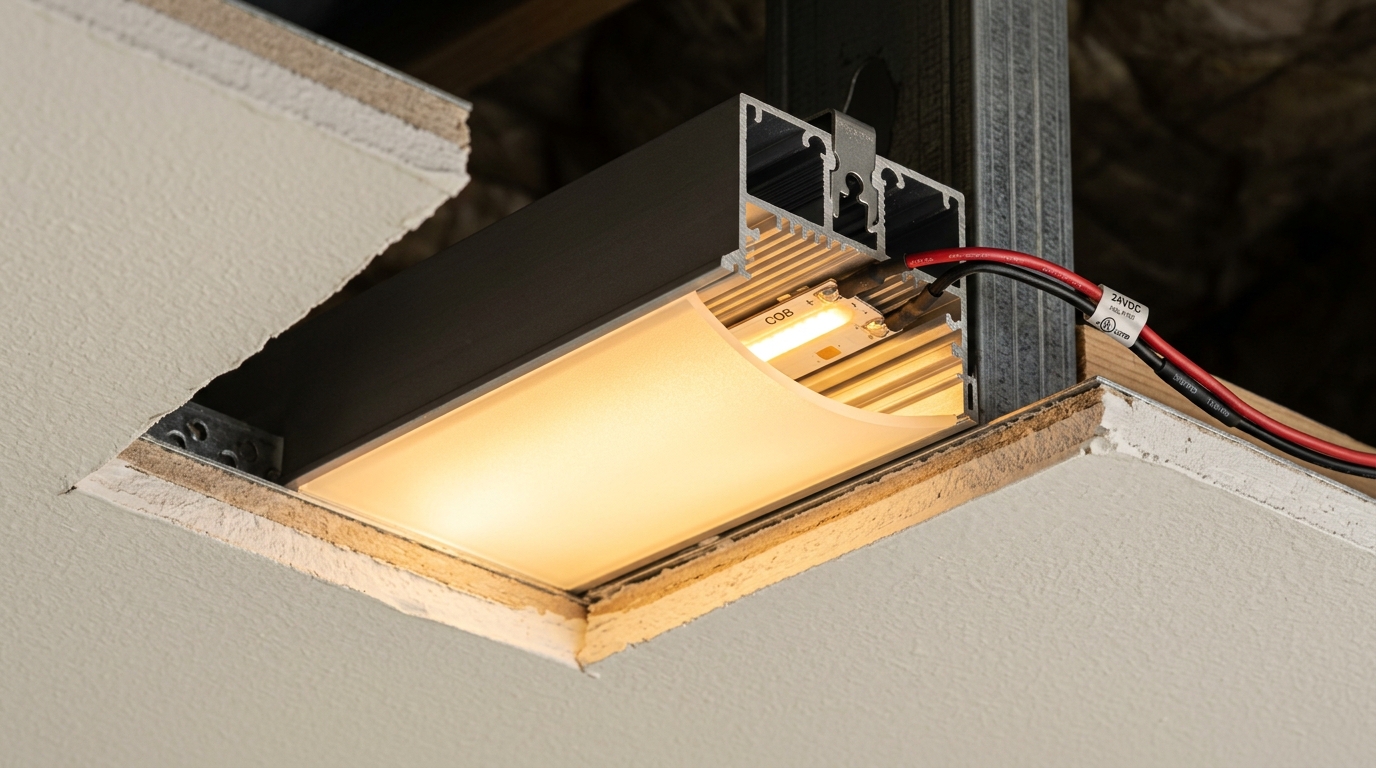

Gestion thermique et dissipation : pourquoi le profilé aluminium est-il indispensable ?
La préservation du flux L80B10 et la tenue des adhésifs sous climat chaud
Un ruban LED ne doit jamais être collé directement sur du plâtre ou du bois, qui sont des isolants thermiques. Le montage sur profilé en aluminium extrudé anodisé est obligatoire pour maintenir la température de jonction des puces sous 45°C et garantir une durée de vie réelle de 50 000 heures (L80B10) sans dégradation prématurée du flux.
Les puces LED convertissent environ 30 à 40% de l'énergie électrique en lumière visible, le reste étant dissipé sous forme de chaleur thermique pure au niveau de la minuscule jonction semi-conductrice P-N. Lorsque la chaleur n'est pas évacuée, la résine silicone de protection jaunit, le phosphore se dégrade et le flux lumineux s'effondre en quelques milliers d'heures.
Sous les climats marocains (températures intérieures pouvant grimper en saison chaude à Marrakech, Fès ou Taroudant), l'aluminium agit comme un dissipateur passif indispensable. De plus, il protège le circuit flexible contre les poussières de chantier, l'humidité et les tensions mécaniques lors du nettoyage.
Protocoles de gradation DALI-2, Casambi et 0-10V : comment obtenir une variation fluide sans scintillement ?
Fréquences PWM > 3 kHz, certification IEEE 1789 et trappes de visite ventilées
Pour une gradation luxueuse sans aucun scintillement ni sifflement audible jusqu'à 0,1% d'intensité, les alimentations doivent intégrer un protocole numérique DALI-2 ou Casambi avec modulation PWM haute fréquence (> 3 000 Hz) conforme à la norme IEEE 1789-2015, et être installées dans des trappes d'accès ventilées.

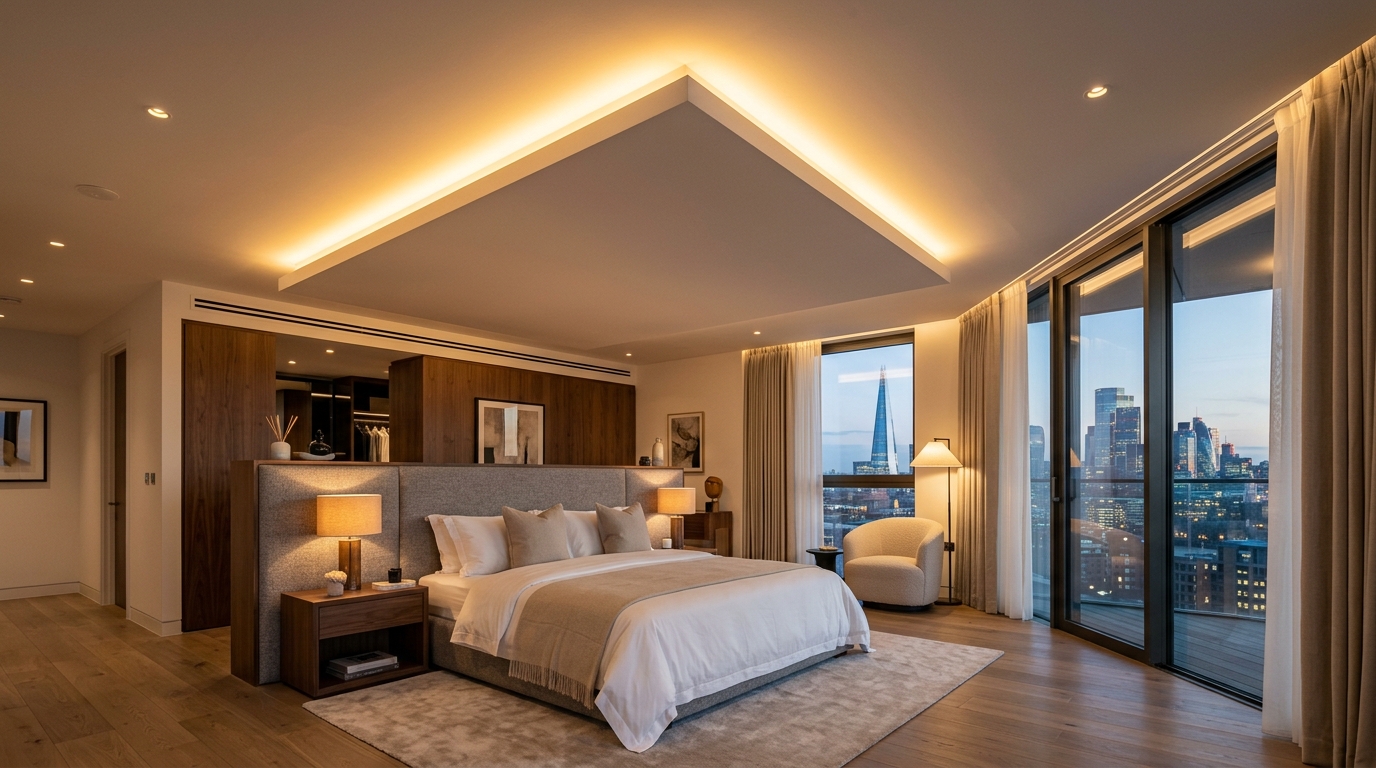

La variation d'intensité lumineuse (Dimming) est indispensable pour transformer un salon d'un mode de réception dynamique (100% - 250 lux) en une ambiance feutrée intimiste (10% - 25 lux). Les gradateurs à coupure de phase traditionnels (Triac) génèrent fréquemment des bourdonnements acoustiques et des sauts de lumière brutaux à bas niveau.
Avec les drivers numériques DALI-2 et les modules sans fil Casambi Bluetooth Mesh que nous prescrivons, la courbe de gradation suit une progression logarithmique calquée sur la réponse biologique de l'œil humain. L'accessibilité des drivers est primordiale : nous imposons systématiquement des trappes de visite magnétiques invisibles affleurantes ou le regroupement des alimentations dans le tableau divisionnaire en armoire technique.
Scénographie lumineuse et colorimétrie : du blanc chaud 2700K au Tunable White circadien
Fidélité TM-30 (Rf > 90, Rg ≈ 100), indices R9 et synchronisation biologique
Pour sublimer les matières nobles (staff sculpté, boiseries, marbres) sans jaunissement artificiel, les rubans de gorge lumineuse doivent afficher un indice de fidélité IES TM-30 Rf ≥ 90, un R9 (rouge saturé) > 60 et une tolérance de binning MacAdam Step 2 (SDCM < 2). La technologie Tunable White permet quant à elle de moduler la teinte de 2200K à 4000K selon l'heure du jour.
La qualité spectrale d'une gorge lumineuse ne se résume pas à son étiquette de température en Kelvin. Deux rubans LED étiquetés 3000K peuvent projeter deux teintes radicalement différentes (l'une verdâtre, l'autre rosée) si leur tri colorimétrique (Binning) n'est pas rigoureusement certifié sous ellipse de MacAdam Step 2.
Dans les projets résidentiels de prestige et les espaces de travail contemporains au Maroc, l'éclairage circadien centré sur l'humain (Human Centric Lighting) synchronise la gorge lumineuse avec la lumière solaire extérieure : un blanc neutre dynamisant de 3500K à 4000K le matin et l'après-midi pour stimuler la productivité, relayé par un blanc très chaud ambré de 2200K à 2700K au crépuscule pour préparer la détente et favoriser la sécrétion de mélatonine.
