Qu'est-ce qu'une étude photométrique et pourquoi la simulation 3D est-elle essentielle ?
Du tracé 2D au modèle 3D : anticiper le comportement réel de la lumière
Une étude photométrique n'est pas un simple rendu 3D d'ambiance ni une perspective graphique : c'est un calcul d'ingénierie physique évaluant la distribution spatiale de la lumière dans un espace bâti. En intégrant les fichiers photométriques réels des fabricants (matrices IES ou LDT) et les coefficients de réflexion des surfaces, la simulation sous Dialux Evo permet de vérifier point par point les niveaux d'éclairement (lux), l'uniformité (U0) et les risques d'éblouissement (UGR) avant le coulage des dalles ou la pose des faux-plafonds.
En bref : une étude photométrique au Maroc sert à vérifier, avant travaux, si l'implantation et les caractéristiques des luminaires permettent d'atteindre les niveaux d'éclairement, d'uniformité et de confort visuel recherchés. DIALux evo fournit la simulation ; le concepteur lumière interprète les résultats et transforme ces données en prescription, plans et décisions de chantier.
Dans la pratique courante du bâtiment au Maroc, la question de l'éclairage est encore trop souvent traitée de manière empirique : un ratio sommaire de watts par mètre carré (W/m²) ou une répartition géométrique uniforme de spots encastrés sur un plan 2D d'architecte. Cette méthode ignore la réalité physique de la propagation des flux et conduit fréquemment à des déséquilibres : zones d'ombre inattendues sur les plans de travail ou sur-équipement éblouissant.
Pour sécuriser un projet résidentiel d'exception à Bouskoura ou Tanger, comme pour un siège tertiaire à Casablanca Finance City, le recours à une [étude photométrique et simulation Dialux Evo](/services/etude-eclairage-photometrie) constitue le point de passage obligé. Elle transforme une intention architecturale abstraite en un ensemble de grandeurs physiques mesurables et vérifiables, permettant de vérifier que chaque surface recevra la quantité adaptée de lumière requise pour son usage.
Contrairement aux logiciels de modélisation purement esthétique (comme 3ds Max ou Lumion) dont les algorithmes cherchent à créer une image visuellement séduisante par approximation graphique, DIALux evo calcule la distribution spatiale de l'éclairement et des luminances à partir des données photométriques des luminaires et des propriétés des surfaces modélisées.
Le moteur physique : que calcule réellement le logiciel Dialux Evo ?
Éclairement direct, transfert radiatif et matrices d'intensité spatiale IES/LDT
Le moteur de calcul de Dialux Evo résout les équations de transfert radiatif en combinant le calcul d'éclairement direct issu des solides photométriques normalisés et le calcul des réflexions mutuelles (éclairement indirect) entre toutes les surfaces de la pièce. L'éclairement ponctuel direct suit la loi fondamentale en carré inverse de la distance pondérée par l'angle d'incidence : E = (I(γ, C) · cos θ) / d².
Au cœur de la simulation numérique se trouve le solide photométrique de chaque luminaire, consigné dans des fichiers normalisés IES (Illuminating Engineering Society) ou LDT (EULUMDAT). Ces fichiers contiennent la cartographie tridimensionnelle des intensités lumineuses (exprimées en candelas, cd) mesurées à 360 degrés sur banc goniophotométrique en laboratoire.
Lorsqu'un concepteur implante un luminaire dans le modèle 3D, le logiciel évalue l'éclairement sur les surfaces et plans de calcul définis dans le modèle. Pour chaque point de calcul, Dialux applique la loi de l'inverse du carré de la distance pour le flux direct : E = (I(γ, C) · cos θ) / d², où I(γ, C) représente l'intensité lumineuse dans la direction du point considéré, θ l'angle d'incidence par rapport à la normale de la surface, et d la distance séparant la source du plan utile.
Mais la pertinence de Dialux réside surtout dans son calcul de l'éclairement indirect : le flux lumineux réfléchi par les murs, le sol et le plafond est redistribué vers les autres surfaces selon leur facteur de réflexion. Ce calcul itératif de transfert radiatif reproduit la manière dont la lumière se diffuse dans l'architecture réelle.
Du plan 2D au modèle 3D : anticiper les interactions avec les matériaux
Albédo des surfaces, textures minérales marocaines et comportement des baies vitrées
L'éclairement et la luminance finale d'une pièce dépendent directement du coefficient de réflexion (albédo ρ) de ses parois. Un même appareil d'éclairage produira une ambiance lumineuse radicalement différente s'il éclaire un sol en travertin clair (ρ ≈ 0.60), des boiseries foncées (ρ ≈ 0.15) ou un zellige émaillé à réflexion spéculaire. La modélisation 3D est indispensable pour intégrer ces propriétés de surface.
L'architecture marocaine contemporaine se distingue par la richesse de ses matières nobles : travertin de Benslimane, zelliges artisanaux de Fès, marbres polis, plâtres traditionnels et claustras en noyer. Chacun de ces matériaux possède une signature optique combinant une part de réflexion diffuse et une part de réflexion spéculaire.
Dans un projet complexe, comme lors d'une [étude photométrique de façade patrimoniale](/projets/hotel-lincoln-casablanca), ignorer la rugosité et la réflectance exacte des enduits conduit soit à noyer les modénatures sous un flux écrasant, soit à perdre complètement le relief nocturne recherché. Dans les villas contemporaines dotées de baies vitrées de 4 mètres, l'absence de simulation 3D engendre l'effet miroir nocturne : l'intérieur trop éclairé se reflète sur le vitrage, transformant la vue sur le jardin en un mur noir opaque.

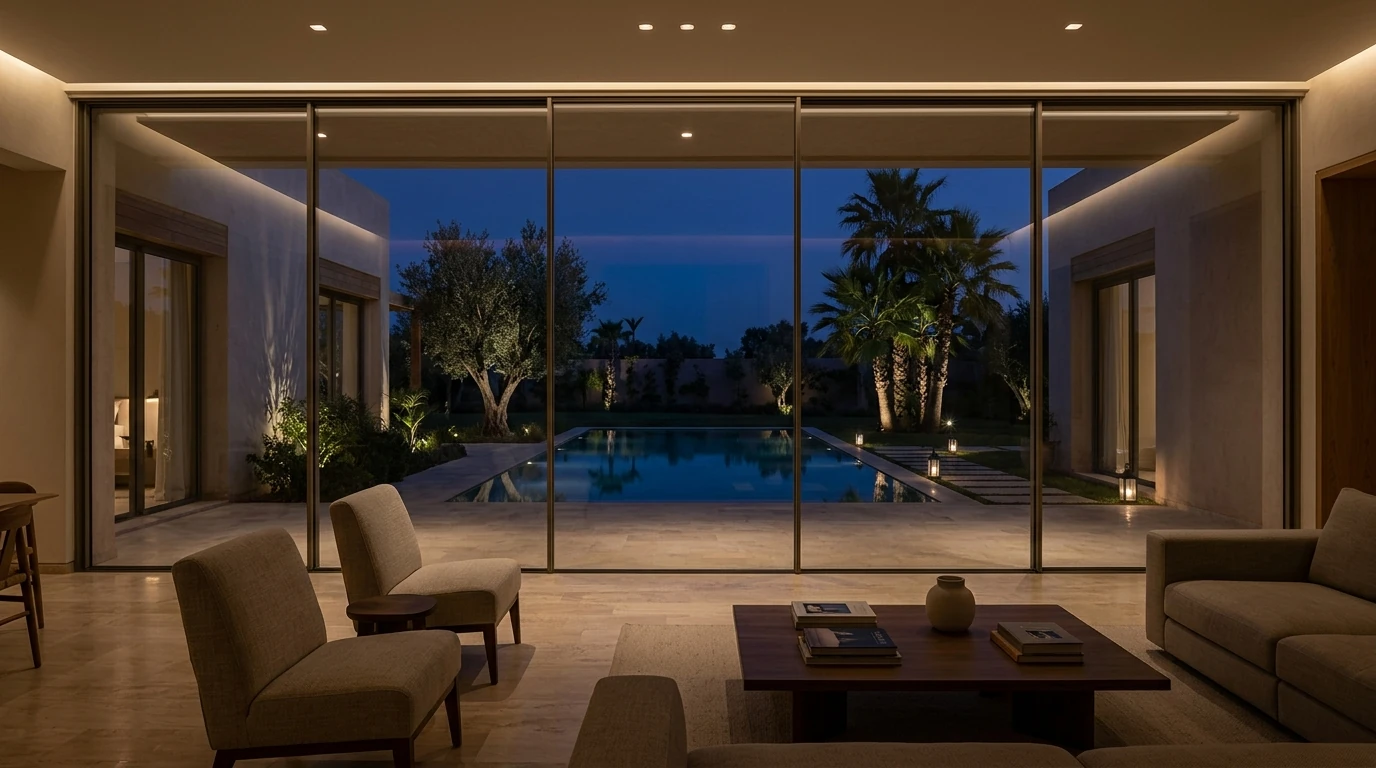

En équilibrant les luminances intérieures et extérieures, la conception lumière peut réduire fortement l'effet miroir nocturne et préserver la perception du paysage à travers les vitrages.
La méthode Welight : Calcul → Conception → Réalité
Pourquoi la qualité d'éclairage repose sur trois niveaux de validation indissociables
La méthode Welight repose sur trois niveaux de validation complémentaires : 1. Calcul (DIALux vérifie les grandeurs photométriques objectives) ; 2. Conception (le concepteur transforme ces résultats en hiérarchie lumineuse, prescription technique et CCTP neutre) ; 3. Réalité (les essais au laboratoire The LightLab, mockups et calages nocturnes in situ confrontent le modèle virtuel au bâtiment construit).
Un contresens fréquent consiste à croire qu'il suffit d'acquérir une licence de logiciel d'éclairage pour concevoir un projet de qualité. Dialux Evo est un outil de simulation d'une grande rigueur, mais il ne possède aucune sensibilité spatiale, aucune conscience des usages et aucune capacité à inventer un parti pris architectural.
Le logiciel vérifie ce que l'opérateur lui soumet. Si un utilisateur implante 50 spots alignés au plafond de manière monotone, Dialux calculera scrupuleusement que la pièce reçoit 400 lux avec une uniformité mathématique, sans jamais signaler que l'espace sera visuellement monotone, écrasant et dépourvu de hiérarchie visuelle.
Pour parvenir à une réalisation d'exception, la démarche Welight articule l'ingénierie prédictive de DIALux avec les protocoles d'essais physiques de notre laboratoire The LightLab et une phase d'ajustement nocturne minutieuse in situ avant la réception finale.
Ce que Dialux calcule avec précision (Lux, U0, UGR géométrique)
Cartographie en fausses couleurs, isolux et conformité quantitative
Dialux Evo calcule avec une rigueur mathématique exacte les grandeurs photométriques normatives : l'éclairement moyen maintenu (Em en lux), l'uniformité surfacique (U0 = Emin / Em), la densité de puissance électrique installée (W/m² ou W/m²/100 lx) et une évaluation géométrique ponctuelle de l'indice d'éblouissement (UGR) pour des observateurs fixes prédéfinis.

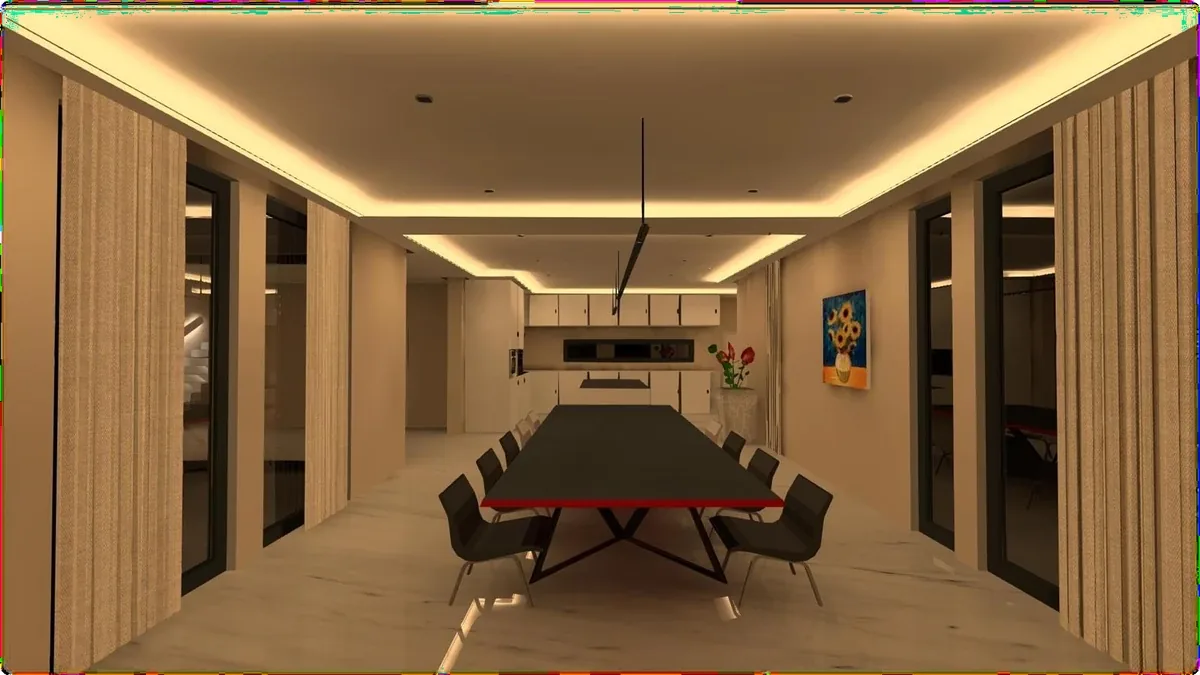

L'un des livrables les plus précieux de la simulation est la cartographie en fausses couleurs (False Color Rendering). En associant un gradient chromatique thermique aux niveaux d'éclairement (par exemple du bleu pour 50 lux jusqu'au rouge vif pour 800 lux et plus), elle offre à l'architecte une lecture immédiate et intuitive de la distribution de la lumière.
Ces visualisations permettent d'identifier instantanément les anomalies invisibles sur un plan 2D : zones de sous-éclairage créant des poches sombres désagréables, ou points chauds excessifs provoquant une surconsommation inutile.
Dans les projets tertiaires ou les espaces de bureaux, ces données permettent de justifier méthodiquement le respect des seuils de confort visuel recommandés sur les plans utiles de travail, tout en optimisant la puissance énergétique globale.
Ce que seul le concepteur lumière apporte (Hiérarchie visuelle et CCTP neutre)
Scénographie des ombres, rendu des couleurs TM-30 et indépendance de prescription
Seul le concepteur lumière maîtrise la narration nocturne de l'espace : la composition des couches d'ambiance, d'accentuation et de balisage, la sélection de critères de fidélité spectrale adaptés au projet (comme un TM-30 Rf ≥ 90, R9 > 50 sur des projets exigeants), la cohérence chromatique (tolérance MacAdam SDCM ≤ 2) et la rédaction d'un cahier des charges (CCTP) 100% neutre, garantissant la libre concurrence lors des appels d'offres.
L'art de la [conception d'éclairage architectural](/services/conception-eclairage-architectural) ne consiste pas à inonder un espace de lumière, mais à sculpter les ombres et à hiérarchiser le regard. Un concepteur lumière qualifié sait qu'une œuvre d'art murale nécessite un faisceau cadré étroit (15° à 24°) avec un ratio de contraste de 3:1 par rapport à la lumière d'ambiance pour émerger avec noblesse.
Il sélectionne avec rigueur la qualité spectrale des puces LED en exigeant une [cohérence chromatique et sélection des températures de couleur](/temperature-de-couleur-ideale/) adaptée aux exigences du projet : sur des finitions exigeantes, un tri colorimétrique serré (MacAdam SDCM ≤ 2 ou 3) prévient les écarts de teinte perceptibles entre appareils voisins sur un même faux-plafond.
Enfin, son indépendance capitalistique totale vis-à-vis des fabricants lui permet de rédiger une prescription technique neutre, axée uniquement sur le respect des critères de performance optique, de dissipation thermique et d'efficacité énergétique.
Ce qui doit impérativement être validé sur site (Calage nocturne et mockups)
Tolérances de gros œuvre, brillance réelle des peintures et orientation finale des faisceaux
Aucun modèle numérique ne peut anticiper l'intégralité des tolérances physiques de chantier : variations millimétriques des faux-plafonds, degré de brillance réel d'une laque ou dispersion de production des réflecteurs. C'est pourquoi la phase de calage nocturne in situ et les essais mockups 1:1 sont indispensables avant la réception définitive des ouvrages.
Une fois les luminaires posés et raccordés par les entreprises d'électricité, le rôle de l'ingénieur-concepteur se déplace sur le terrain, à la tombée de la nuit. Lors de la [mise en lumière et calage nocturne de villa](/projets/villa-bouskoura), chaque projecteur orientable est ajusté manuellement au millimètre près pour diriger le flux sur les éléments clés sans créer d'éblouissement parasite.
C'est également durant cette étape nocturne que sont programmés les scénarios de gradation (DALI-2, DMX ou 0-10V) : réglage des seuils bas (1% à 5%) pour les ambiances de nuit feutrées, équilibrage des gorges lumineuses et vérification de l'absence de papillotement stroboscopique (flicker).
Cette confrontation finale entre le modèle virtuel et la matière construite permet d'aboutir à un résultat fidèle aux intentions architecturales et aux attentes de la maîtrise d'ouvrage.
Les indicateurs techniques clés décryptés dans un rapport photométrique
Comprendre les lux (Em), l'uniformité (U0), l'UGR et le facteur de maintenance
Pour analyser un rapport d'étude d'éclairage sans être ingénieur, quatre indicateurs fondamentaux doivent être examinés : l'éclairement moyen maintenu (Em, mesuré en lux), le coefficient d'uniformité (U0 = Emin / Em), l'indice d'éblouissement d'inconfort unifié (UGR) et le facteur de maintenance (MF, qui compense le vieillissement des sources et l'empoussièrement).
Un dossier photométrique professionnel synthétise les performances lumineuses à travers des tableaux normatifs clairs. Dans les projets tertiaires, les bureaux d'études prennent couramment comme référence la norme européenne NF EN 12464-1 (éclairage des lieux de travail intérieurs) comme benchmark méthodologique d'excellence, tandis que les projets résidentiels de prestige visent des critères de confort et de douceur visuelle personnalisés.
Le tableau ci-dessous résume les grandeurs physiques déterminantes à contrôler lors de la revue d'une note de calcul d'ingénierie :
| Indicateur Photométrique | Symbole & Unité | Définition Physique | Valeur Typique de Référence | Impact sur le Projet |
|---|---|---|---|---|
| Éclairement Moyen Maintenu | Em (lux / lx) | Flux lumineux total reçu par unité de surface sur le plan de travail | 500 lx (bureau) / 150-250 lx (séjour) / 100 lx (couloir) | Garantit la performance visuelle et l'adéquation aux tâches |
| Uniformité Spatiale | U0 (sans unité) | Rapport entre l'éclairement minimal et l'éclairement moyen (Emin / Em) | U0 ≥ 0.60 (bureau continu) / U0 ≥ 0.40 (circulation) | Évite les contrastes brutaux générateurs de fatigue oculaire |
| Indice d'Éblouissement Unifié | UGR (sans unité) | Calcul logarithmique du contraste de luminance entre source et arrière-plan | UGR ≤ 19 (bureau écran) / UGR < 16 (confort d'assise résidentiel) | Réduit le risque d'inconfort visuel lié à l'éblouissement |
| Facteur de Maintenance | MF (sans unité) | Ratio de dépréciation combinant baisse de flux LED et encrassement | 0.80 (environnement propre) / 0.65-0.75 (ambiance poussiéreuse) | Dimensionne la puissance nécessaire pour durer dans le temps |
| Densité de Puissance Surfacique | W/m² ou W/m²/100 lx | Puissance électrique totale consommée par unité de surface | < 6.0 W/m² (bureau LED performant) | Maîtrise la facture énergétique et la charge thermique globale |
Éclairement moyen (Em) et uniformité (U0) selon les usages
Équilibrer l'intensité lumineuse pour éliminer la fatigue oculaire
L'éclairement moyen (Em) ne doit jamais être analysé isolément : un niveau de 500 lux avec une mauvaise uniformité (U0 < 0.40) crée des contrastes d'adaptation brutaux qui épuisent le muscle ciliaire de l'œil. L'objectif d'une conception maîtrisée est d'assurer une transition douce entre la tâche visuelle principale, la zone environnante immédiate et l'arrière-plan.
Dans un projet de bureaux ou de coworking, comme lors de la [conformité des niveaux d'éclairement en espace de travail](/projets/coworking-space-start-up-credit-agricole-temara), l'ingénierie photométrique permet de s'assurer que chaque collaborateur bénéficie d'un confort homogène, quelle que soit sa position sur le plateau.
À l'inverse, dans une villa de grand standing, rechercher une uniformité totale de 500 lux partout serait une faute esthétique majeure : cela aplatirait les volumes et transformerait une résidence en hall de supermarché. En résidentiel, l'art réside dans le clair-obscur calculé : 200 lux sur les tables de repas, 80 lux d'ambiance feutrée dans les circulations, et des accents ponctuels révélant les toiles et sculptures.
L'indice d'éblouissement unifié (UGR) : interprétation et limites
L'UGR dépend de l'implantation globale : rôle des optiques Dark Light à cut-off élevé
L'indice UGR (Unified Glare Rating) n'est pas une propriété intrinsèque gravée sur un luminaire, mais une valeur calculée dépendant de la géométrie de la pièce, de l'albédo des parois et de la position de l'observateur. Pour limiter l'inconfort visuel, la conception privilégie des downlights 'Dark Light' dont la source est profondément reculée avec un angle de défilement (Cut-off) supérieur à 30°, ce qui contribue à réduire la luminance apparente de la source dans les angles de vision usuels.
Une confusion fréquente consiste à lire sur une fiche commerciale qu'un 'spot a un UGR < 19'. En réalité, un appareil peut présenter un faible éblouissement dans une pièce haute aux murs clairs, et devenir très éblouissant s'il est mal positionné dans un champ de vision direct.
Pour se prémunir structurellement contre l'inconfort, l'ingénierie d'éclairage prescrit des [downlights Dark Light et confort sans éblouissement](/eclairer-villa-sans-eblouissement/). En logeant la puce LED au fond d'un cône spéculaire ou à facettes noires, le luminaire émet un faisceau précis vers le sol tout en restant virtuellement noir et invisible pour quiconque regarde à travers la pièce.
Cette conception optique permet de maintenir l'éblouissement d'inconfort sous les seuils de saturation visuelle, même en position assise prolongée dans un salon ou une salle de conseil.
Le facteur de maintenance (MF) face aux conditions climatiques marocaines
Calcul de la dépréciation L80B10, empoussièrement et contraintes thermiques estivales
Le facteur de maintenance (MF = LLMF × LMF × RSMF) compense la baisse progressive du flux des LED dans le temps et l'encrassement des optiques. Les données de maintenance et de durée de vie déclarées par le fabricant, par exemple une spécification L80/B10 à 50 000 heures, permettent d'intégrer cette dépréciation dans le dimensionnement initial de l'installation.
Calculer une installation au plus juste sur la base de luminaires neufs sortis d'usine constitue une erreur classique : au fil de l'exploitation, l'encrassement progressif des optiques et la baisse naturelle du flux lumineux réduisent le niveau d'éclairement réel par rapport aux valeurs initiales.
Dans notre bureau d'études, nous sélectionnons des facteurs de maintenance réalistes adaptés au contexte : généralement 0.80 en intérieur climatisé et dépoussiéré, et abaissé entre 0.65 et 0.75 pour les projets extérieurs, semi-ouverts ou soumis aux contraintes de poussière et d'embruns marins à Casablanca et Tanger.
Cette précaution d'ingénierie assure que l'installation délivrera le niveau de lux contractuel tout au long de son cycle de vie, sans vieillissement prématuré.
Étude de BET indépendant vs calcul de distributeur : quels enjeux pour votre budget ?
Modèle économique, liberté d'approvisionnement et valeur du CCTP neutre
La différence entre un bureau d'études indépendant et un distributeur de luminaires réside dans le modèle économique : le distributeur tire sa rentabilité de la marge sur la vente des appareils, ce qui peut créer une incitation structurelle à densifier les équipements prescrits. Le BET indépendant est rémunéré exclusivement au forfait d'ingénierie : son rôle est d'optimiser le nombre d'appareils et de rédiger un CCTP neutre ouvrant l'appel d'offres à une saine concurrence.
Lorsqu'un maître d'ouvrage ou un architecte confie son projet à un revendeur sous couvert d'une 'étude gratuite', la note de calcul est naturellement construite autour des références exclusives de son catalogue commercial. Le projet se retrouve verrouillé sur une marque captive, rendant impossible toute comparaison loyale de prix lors de la consultation des entreprises.
À l'opposé, un [bureau d'études indépendant vs distributeur au Maroc](/bureau-etudes-independant-vs-distributeur-maroc/) conçoit le projet avec une totale liberté de prescription. En substituant la surabondance de spots standard par des optiques de précision aux faisceaux judicieusement calibrés, le projet gagne en pureté architecturale tout en réduisant le nombre total de points lumineux.
Selon nos retours d'expérience sur projets, l'élimination des doublons de luminaires et la mise en concurrence de plusieurs importateurs sur la base d'un CCTP neutre permettent d'observer régulièrement des optimisations de l'ordre de 20% à 35% sur l'enveloppe globale d'achat de matériel d'éclairage.
L'impact du modèle économique sur la prescription lumineuse
Densité d'implantation : quand la précision optique remplace la multiplication des spots
Une approche d'ingénierie optique indépendante vise à maximiser l'efficacité de chaque source plutôt que de multiplier les points lumineux. Grâce à des réflecteurs facettés à haut rendement et des angles de faisceau précisément adaptés aux hauteurs sous plafond, il est possible d'éclairer parfaitement un espace avec moins d'encastrés, réduisant d'autant les coûts de pose, de câblage et de maintenance.

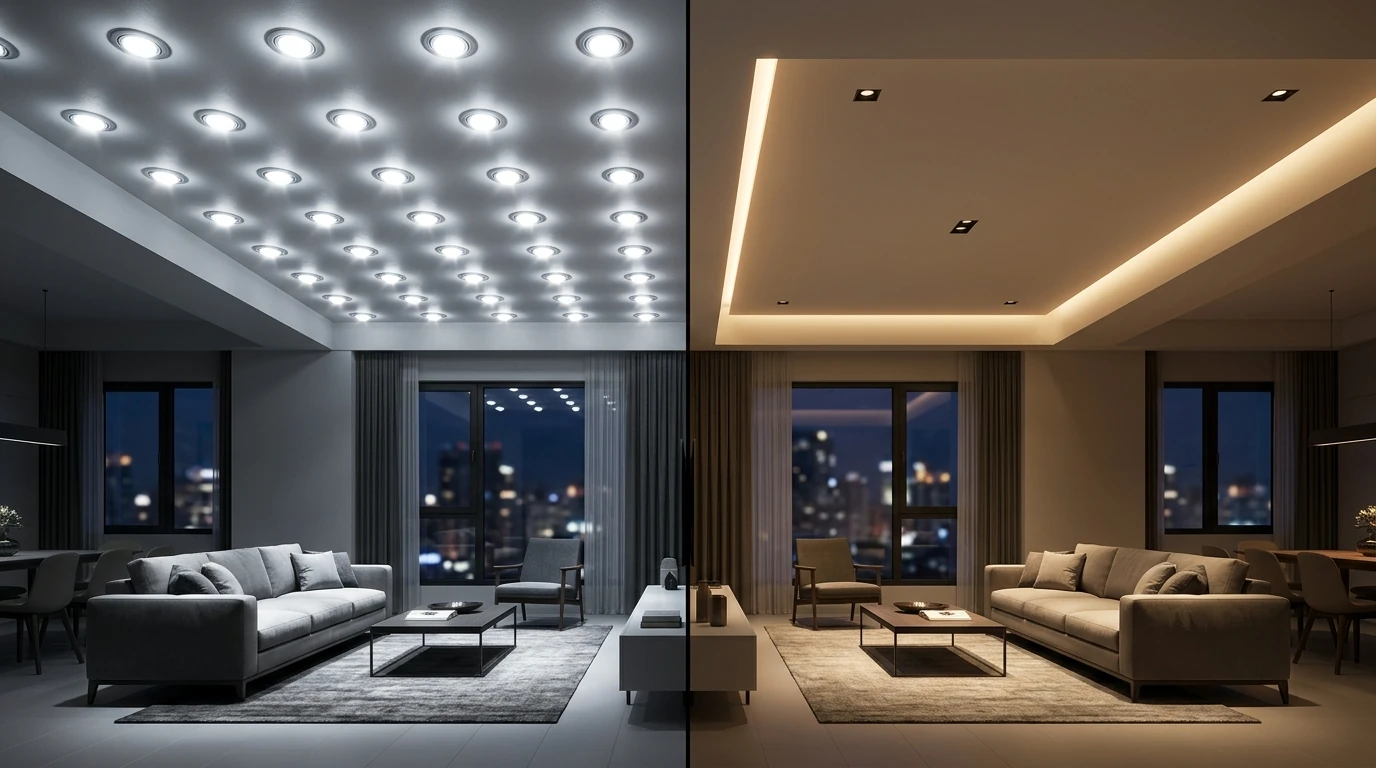

Sur un plafond de séjour de 80 m², une implantation non calculée dispose fréquemment 30 à 40 spots standard de 10W à large ouverture (60°), créant un effet de 'plafond gruyère' éblouissant et consommateur.
Une étude photométrique rigoureuse montrera qu'une combinaison de downlights Dark Light de précision associée à une gorge lumineuse indirecte périphérique en blanc chaud délivre un confort visuel supérieur, peut réduire sensiblement la puissance installée selon la géométrie et les optiques retenues, tout en libérant visuellement le plafond.
La flexibilité d'un CCTP neutre lors de l'appel d'offres
Spécification performantielle, variantes équivalentes et transparence financière
Le Cahier des Clauses Techniques Particulières (CCTP neutre) rédigé par un BET indépendant définit chaque appareil par ses performances physiques (flux utile en lumens, angle de faisceau, température de couleur, IRC/TM-30, UGR cible, protocole DALI-2, durabilité thermique) plutôt que par une référence commerciale fermée. Cela autorise les installateurs à consulter plusieurs marques équivalentes du marché.
En intégrant la clause standard 'Marque X ou Équivalent Technique Conforme', le CCTP protège le maître d'ouvrage contre les monopoles de distribution et les ruptures de stock fréquentes sur les chantiers au Maroc.
Le bureau d'études assume ensuite la mission critique de visa technique : chaque fiche soumise par l'entreprise adjudicataire est passée au crible pour vérifier que les puces LED, les optiques et les drivers respectent scrupuleusement les exigences photométriques et normatives initialement calculées.
Comment s'intègre l'étude photométrique dans le déroulement d'un projet architectural au Maroc ?
Du dossier d'avant-projet (APS/APD) aux plans d'exécution et visa de chantier
L'étude photométrique doit intervenir idéalement dès la phase d'Avant-Projet Sommaire (APS) ou Détaillé (APD), dès que les plans de masse et les coupes intérieures sont arrêtés. Cela permet de coordonner les retombées de faux-plafonds, les réservations dans les voiles béton et les passages de gaines avant le coulage et le plaquage des cloisons.
Intervenir tardivement, alors que les réservations électriques sont déjà tirées ou les faux-plafonds posés, réduit considérablement les marges de manœuvre : corriger une erreur d'implantation ou un manque de réservation pour gorge lumineuse engendre des surcoûts de reprise de plâtrerie et des retards de chantier pénalisants.
Pour les projets de bureaux et sièges d'entreprises, notre département [ingénierie d'éclairage pour bureaux et projets tertiaires](/services/eclairage-tertiaire-bureaux) travaille en étroite synergie avec les architectes et les BET Fluides/Électricité pour synchroniser les plans d'implantation avec les gaines de climatisation et les réseaux CFO/CFA.
Les étapes types : de l'esquisse aux plans de réservation DWG
La méthodologie d'ingénierie Welight en 4 phases opérationnelles
Une mission complète d'ingénierie photométrique et conception lumière se déroule en 4 étapes séquentielles : 1. Diagnostic & Concept d'intentions ; 2. Modélisation 3D & Calculs Dialux Evo ; 3. Rédaction du Dossier de Consultation des Entreprises (DCE avec plans DWG et CCTP) ; 4. Visa des études d'exécution et calage nocturne final sur site.
• Phase 1 — Diagnostic & Esquisse : Analyse des volumes architecturaux, des orientations solaires, des matériaux et des souhaits d'ambiance avec l'architecte et le maître d'ouvrage.
• Phase 2 — Simulation Photométrique & Optimisation : Modélisation 3D complète sous Dialux Evo, injection des courbes IES/LDT, calcul des isolux et ajustement itératif des puissances pour atteindre l'équilibre optique idéal.
• Phase 3 — Dossier DCE & Prescription Neutre : Production des plans d'implantation AutoCAD (DWG) avec repérage univoque des circuits, rédaction du CCTP performantiel et du Bordereau Quantitatif Estimatif (BQE).
• Phase 4 — Visa Technique & Calage Nocturne : Analyse des fiches techniques soumises par les installateurs, vérification des échantillons au laboratoire The LightLab et réglage final nocturne des faisceaux in situ avant réception.
Les livrables concrets remis à la maîtrise d'œuvre
Les 5 documents contractuels sécurisant le lot éclairage
À l'issue de l'étude photométrique, la maîtrise d'œuvre reçoit un dossier d'ingénierie complet composé de 5 livrables de référence technique : le rapport complet de calcul Dialux Evo détaillant et vérifiant les niveaux de lux et UGR, les plans d'implantation DWG avec calepinage au millimètre, le CCTP neutre, le bordereau quantitatif estimatif (BQE) et les synoptiques de câblage de commande (DALI-2 / DMX).
Ces livrables constituent la feuille de route technique et contractuelle du lot éclairage :
1. Rapport de simulation Dialux Evo complet (cartographies fausses couleurs, courbes isolux, bilans de puissance et conformité normative).
2. Plans d'implantation AutoCAD (DWG) au millimètre, indiquant précisément la position de chaque luminaire, les hauteurs d'encastrement et le repérage des allumages/gradations.
3. CCTP neutre et performantiel détaillant les spécifications optiques, thermiques et électroniques sans dépendance de marque.
4. Bordereau Quantitatif Estimatif (BQE) détaillant les quantités précises de luminaires, profilés LED et drivers nécessaires.
5. Synoptique de câblage et de pilotage DALI-2 / DMX indiquant l'architecture des bus de commande et le positionnement des alimentations.
